720芯ODF综合布线机柜 高密度网络光纤管理的核心解决方案

随着数据中心、大型园区网络和5G承载网的高速发展，光纤链路数量急剧增加，传统的低密度光纤配线设备已难以满足海量光纤的集中管理和灵活调度需求。720芯ODF（光配线架）综合布线机柜应运而生，成为高密度网络综合布线系统中不可或缺的核心设备。本文将围绕720芯ODF机柜的结构特点、在网络综合布线中的应用优势以及选型与部署要点展开详细阐述。

一、什么是720芯ODF综合布线机柜？

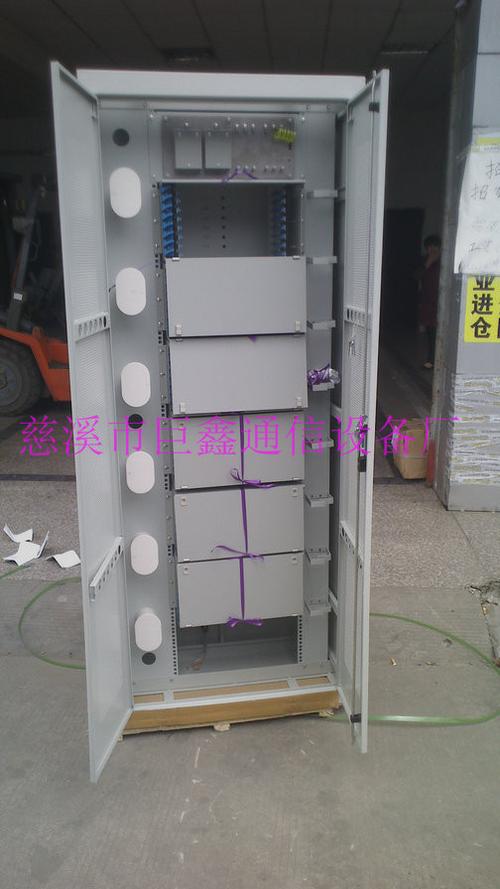

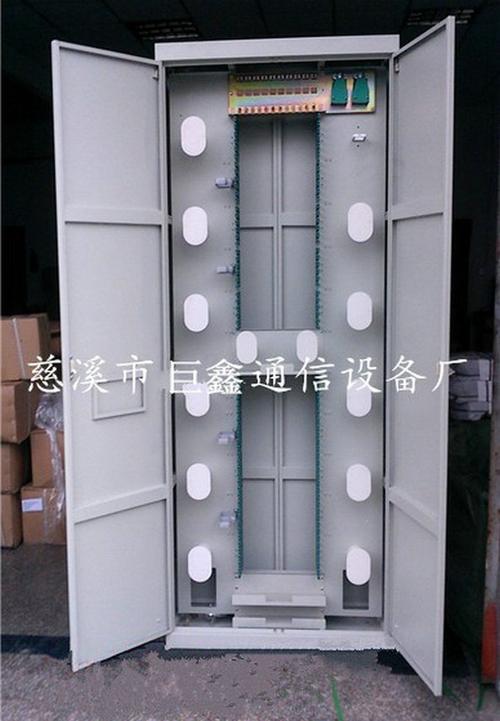

ODF（Optical Distribution Frame）即光纤配线架，是光传输网络中用于光纤熔接、跳线调度和线路保护的设备。720芯ODF机柜是指单台机柜最大可管理720芯光纤的配线设备，通常采用标准19英寸或21英寸机架式安装结构，高度一般为2米至2.2米，可兼容不同厂家的法兰盘、熔接盘和走线槽。

720芯的容量意味着机柜内部可容纳36个20芯熔接配线一体化模块，或通过更高密度的抽屉式托盘实现更大芯数管理。机柜内部通常分为熔接区、配线区、走线区和盘纤区，各区域相互独立又有机配合，确保光纤的弯曲半径、路由清晰和操作安全。

二、720芯ODF机柜在网络综合布线中的核心优势

1. 超高密度，节省空间

与传统的72芯、144芯ODF架相比，720芯机柜在同等占地面积下可管理5至10倍的光纤数量。对于数据中心主配线区（MDA）、楼层配线间（IDF）或运营商光缆交接箱，这一优势可直接降低机房空间占用和租赁成本。

2. 模块化设计，灵活扩展

720芯ODF机柜通常采用模块化抽屉或插片式设计。用户可根据当前需求仅配置部分模块，后期通过增加熔接盘和适配器模块平滑扩展至满配720芯。这种按需投入、逐步扩容的模式极大提升了网络建设的资金效率。

3. 优异的线缆管理能力

高密度并不意味着混乱。720芯机柜内部设计有专门的垂直和水平走线环、绕线轮和纤槽，确保跳纤和尾纤各自独立、路由清晰。合理的弯曲半径控制（通常不低于30mm）有效避免了光纤宏弯损耗和断裂风险。

4. 便捷的维护与调度

模块化的熔接配线一体化托盘可独立拉出机柜进行操作，维护人员单人即可完成熔接、更换适配器或跳线调度。抽屉式结构还支持免工具安装，进一步提高了运维效率。

5. 高标准安全性

机柜通常满足IEC 61300、YD/T 778等光纤配线设备标准，具备可靠的接地系统和防尘、防潮设计。-机械门锁和标签管理系统保证了光纤连接的物理安全性和可追溯性。

三、720芯ODF机柜的综合布线应用场景

• 大型数据中心Spine-Leaf架构：720芯机柜作为Leaf交换机与核心交换机之间的光纤配线节点，实现流量汇聚和灵活调整。
• 园区网主干光缆交接：在多层建筑中，机房内的720芯ODF柜负责楼层间主干光缆的熔接与跳纤调度。
• 5G前传/中传承载：在C-RAN机房中，720芯机柜管理BBU与RRU之间的海量光纤连接，满足5G高密度基站回传需求。
• 企业级SAN存储网络：用于光纤通道（FC）交换机的配线管理，支持高带宽、低延迟的存储区域网络。

四、选型与部署关键点

1. 适配器类型匹配：常见的有LC、SC、FC等接口，720芯机柜多采用LC小方头适配器以最大化密度，需根据现有光模块接口选择。
2. 光纤类型支持：单模（OS2）与多模（OM3/4/5）需分别配置对应的尾纤和熔接盘，避免模式不匹配。
3. 前后走线方式：根据机房布局选择前进前出或前进后出结构，保证跳线路径顺畅。
4. 散热与承重：满配720芯的光纤及模块有一定重量，需核实机柜的静载能力和通风设计。
5. 标签标识系统：规范的端口标签和路由标识是720芯高密度运维的基础，建议采用二维码或RFID智能标签。
6. 接地与安全：机柜必须可靠接入机房等电位接地网，避免金属构件带电和雷电感应损坏光模块。

五、

720芯ODF综合布线机柜凭借其高密度、模块化、易维护等特性，正逐步取代中低容量ODF设备，成为现代网络基础设施的核心配线单元。随着400G/800G以太网和FTTR全光网络的普及，光纤连接密度将持续攀升，720芯ODF机柜也必将向智能化、超密度（如1000芯以上）的方向演进。在网络综合布线的规划阶段，合理选取和部署720芯ODF机柜，不仅能显著提高物理层的可管理性，也为未来网络升级预留了充足的光纤资源。
